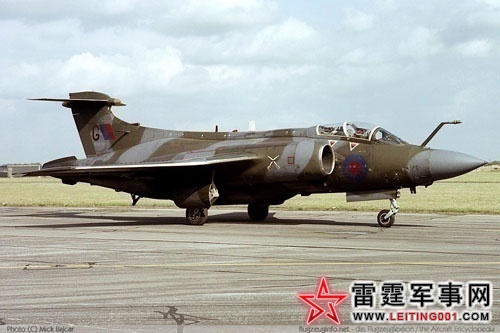

英国NA.39 “掠夺者”攻击机(4)

时间:2012-07-05 10:02 责任编辑: 来源: 点击:

  座舱两个座椅串列,均采用马丁·贝克公司的零-零弹射座椅。共用一个座舱盖,用电驱动向后滑动打开,但可以分段单独抛盖。风挡可抗鸟撞击,用金箔夹层电加热防冰。

  系统采用液氧系统。座舱有空调和增压系统。主液压系统压力为281公斤/厘米2,供飞行操纵用的辅助液压系统压力为232公斤/厘米2。两台30千伏安交流发电机,两台发动机各带动一台。应急电瓶组可供电20分钟。

点击查看更多图片

  机载设备标准设备包括高频和超高频-甚高频通讯设备、大气数据系统、多普勒雷达导航系统、主陀螺仪、附带地形告警的搜索和火控雷达、攻击瞄准和计算系统。

  武器在可翻转式弹舱门内侧可装4颗454公斤的MK.10炸弹。翼下4个挂架的典型外挂武器各为:一颗454或两颗250(或225)公斤的炸弹,或装一个18枚68毫米火箭的发射巢,或一个装36枚50.8毫米火箭的发射巢,或一枚“玛特耳”空对地导弹。

  弹舱内也可装一照相侦察设备舱,包括一台F97垂直夜间照相机和6台F95昼间照相机(3台垂直的,两台倾斜的,一台前视的),可供低、高空照相。

  外形尺寸

  翼展13.41米

  翼展(折叠后)6.07米

  机长19.33米

  机高4.95米

  机翼面积47.82米2

  机翼后掠角(1/4弦线)40°-38°36′-30°12′

  机翼展弦比3.55

  主轮距3.62米

  前主轮距6.30米

  重量及载荷

  正常起飞重量20,865~25,400公斤

  最大起飞重量28,123公斤

  正常着陆重量15,876公斤

  燃油量(机内)7,092升

  (外挂)5,840升

  载弹量(最大)7,257公斤

  性能数据

  最大平飞速度(高度9,100米)M0.92

  (高度61米)M0.85

  最大巡航速度(高度900米)917公里/小时

  转场航程6,400公里

  作战半径805~968公里

  起飞滑跑距离(飞机重量为20,865公斤时)720米

  (飞机重量为25,400公斤时)1,160米

  着陆滑跑距离(飞机重量为15,876公斤;海平面,国际标准大气960米
