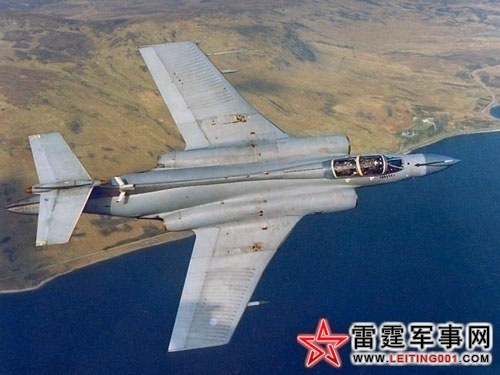

英国NA.39 “掠夺者”攻击机(3)

时间:2012-07-05 10:02 责任编辑: 来源: 点击:

  剑桥马歇尔公司在1974年将两架S.MK2型进行改装,用于与“狂风”电子系统发展有关的“超载超时试验”。此机与S.MK2的区别有:机头延伸、雷达罩下垂、总长加长到20.42米、机腹下激光装置装整流罩、炸弹舱门上照相机窗口外快门有整流罩、翼下带照相设备吊舱。其基本空重为15,200公斤,正常起飞重量20,952公斤,最大起飞重量22,978公斤。


点击查看更多图片

  机翼悬臂式中单翼。1/4弦线后掠角是变化的,根部为40°,中段为38°36′,外段为30°12′。薄翼型。翼根弦长4.14米,翼尖弦长2.44米。无下反角,安装角2°30′。全金属多梁盒形结构。内翼段有两根高强度合金钢前、后梁和一根铝合金辅助梁,外翼段只有两根铝合金大梁。蒙皮为铝合金机械加工整体加强壁板。内、外翼后缘分别为襟翼和副翼,两者均为铝合金铆接件。副翼用复式串联作动筒操纵,可与内侧襟翼一起放下形成全翼展后缘襟翼。机翼采用前缘和后缘吹气附面层控制,用以提高起飞着陆时机翼的升力。此吹气系统也用于机翼和平尾前缘以及发动机和进气道的除冰。吹气缝构件、外翼前缘和后缘吹气导管等均用尼木镍合金制造。为适应舰上停放,外翼段可用液压向上折起。

  机身全金属半硬壳式结构,分为机头、座舱,中机身、后机身和减速尾锥。雷达罩用多层玻璃布制成,并蒙有氯丁橡胶抗腐蚀层。中机身的主要构件是3个机械加工的铝合金加强隔框,分别与机翼的三根梁对合。中机身上半部为整体油箱,下半部为武器舱。发动机短舱在中机身两则,防火壁和隔热护板都是钛合金制造的。后机身主要是电子设备舱,靠垂尾根部进气口进入的冲压空气冷却。尾锥由两块减速板组成,借助液压向左、右两侧打开,用于俯冲时减速。

  尾翼悬臂式全金属T型尾翼。全动式平尾由于采用减速尾锥而被置于垂尾顶端。平尾和垂尾的结构与机翼相同,也采用机械加工整体蒙皮。电驱动的平尾配平襟翼仅在副翼偏转时使用。所有操纵面均由复式串联作动筒驱动。平尾下表面前缘的后面也有附面层控制用的吹气缝。

  起落架可收放前三点式起落架。主起落架用液压向内侧收入发动机短舱下方的轮舱内,前起落架向后收入前机身座舱下面。前、主起落架均为单轮,均采用全油液式减震支柱。采用无内胎轮胎,前轮尺寸60.96×16.76厘米,主轮尺寸88.90×25.40厘米。前轮可液压操纵转向±48°。主轮采用双盘式防滑刹车装置。在后机身腹下有着陆钩。

  动力装置两台罗耳斯·罗伊斯公司的RB.168-1A“斯贝”101涡轮风扇发动机,单台推力5,035公斤。机身内8个整体油箱的总载油量为7,092升。此外,弹舱门下可挂一个1,932升副油箱,也可在弹舱内带一个2,000升的油箱和在翼下内侧挂架上挂一对1,955升副油箱。在机头左侧有可拆卸的空中加油受油杆。用作空中加油机时,总载油量可达12,979升,在右翼下内侧挂架上挂一个MK20B或MK20C型空中加油输油箱。
